Υψηλής αντοχής Ηλεκτρικός Στροβίδας H62 Κραβήλιο Αμμοσφαιρίνης Και 304 Ατσάλι Σίδηρο Κέλυφος Εγκατάσταση Για ψύξη Συμπίεση καλωδίωση κινητήρα

Ι. Σύνοψη του προϊόντος

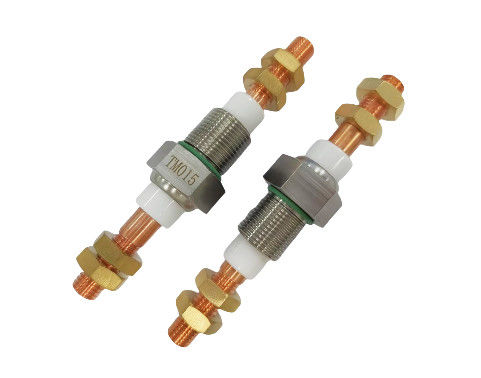

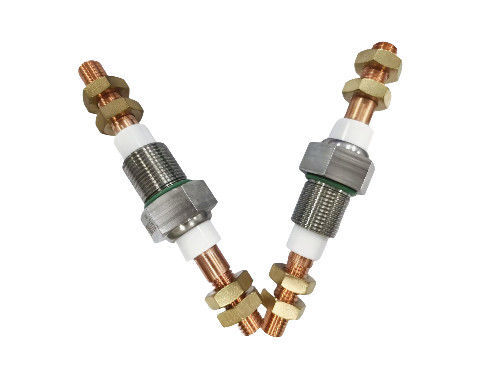

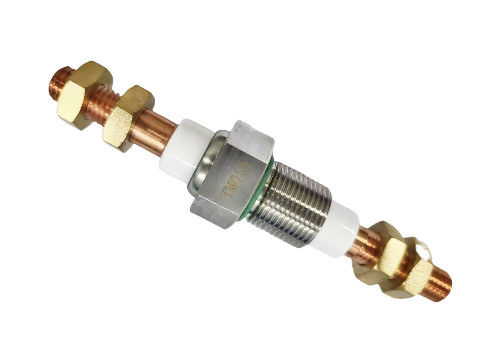

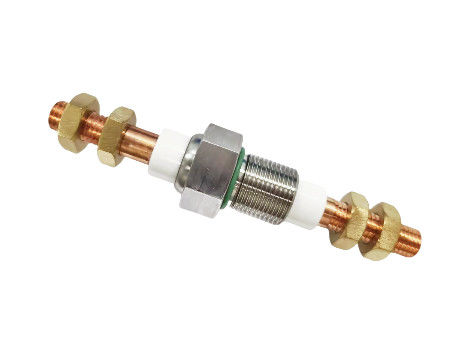

Το προϊόν είναι ένας ηλεκτρικός μπουλτός, ο οποίος αποτελείται κυρίως από ένα σιδηροειδές κέλυφος εγκατάστασης, ένα κυματοειδές χάλυβα μανίκι, ένα χαλκό ράβδο, ένα καρφί, ένα συμπίεσμα και ένα O-ring.
ΙΙ. Προδιαγραφές σχεδιασμού

Υλικό

Κέλυφος σιδήρου εγκατάστασης: 304 ανοξείδωτο χάλυβα
Κεραυνός από κυματισμένη πορσελάνη: 95% πορσελάνη αλουμινίου
Χάλκινη ράβδος: T3 μοβ χαλκό
Αμύγδαλο: H62 χαλκός
Συσκευή: Κουρδούχο H62
Ο - δαχτυλίδια (α) ∆13.5×2.65): HNBR

Μέγεθος

Το συνολικό μήκος του προϊόντος είναι περίπου 99,5 mm (με ανοχή ± 0,5 mm).
Η διάμετρος του εξαγωνικού τμήματος (SSCore) είναι περίπου 25,2 mm.
Η διάμετρος του τμήματος σύνδεσης από χαλκό είναι M8 στο ένα άκρο και M16 × 1 στο άλλο άκρο, με αντίστοιχες διαμέτρους ¥12 και ¥24 (με ανοχή +0,1 mm).

Τεχνικές απαιτήσεις

Πρέπει να συμμορφώνεται με την οδηγία YS/YGR-9000 - 001 "Τεχνικές προϋποθέσεις για τον κινητήρα τερματικού σταθμού ψυκτικού συμπιεστή κλειστού τύπου".
Η σύνδεση μεταξύ της πορσελάνης και της ράβδου βίδας πρέπει να σφραγίζεται με κόλλα.
Το εύρος θερμοκρασίας λειτουργίας είναι - 30 °C έως + 100 °C.
Η πίεση λειτουργίας είναι 2,1 MPa, η πίεση δοκιμής 3,2 MPa και η ελάχιστη πίεση διάσπασης 6,3 MPa.
Η αντίσταση μόνωσης μεταξύ του αγωγού και του κελύφους δεν πρέπει να είναι μικρότερη από 1000 MΩ.
Υπό πλήρες ρεύμα φορτίου 200 A, τάση 600 V, 1000 VAC, 60 Hz, το μέγιστο ρεύμα διαρροής είναι ≤ 5 mA εντός 1 λεπτού.
Τα συστατικά υλικά πρέπει να είναι ανθεκτικά στα ψυκτικά R22 και R134a.

ΙΙΙ. Χαρακτηριστικά του προϊόντος
Η στροφή αυτή έχει σχεδιαστεί με ακριβείς διαστάσεις και αυστηρή επιλογή υλικού για να εξασφαλίσει την απόδοσή της σε ηλεκτρική σύνδεση και να αντέχει σε περιβάλλον υψηλής πίεσης και θερμοκρασίας.Είναι κατάλληλο για κλειστού τύπου ψυκτικούς συμπιεστές, παρέχοντας αξιόπιστη ηλεκτρική σύνδεση και ασφάλεια.
